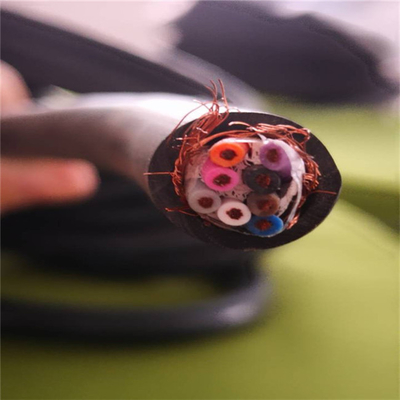

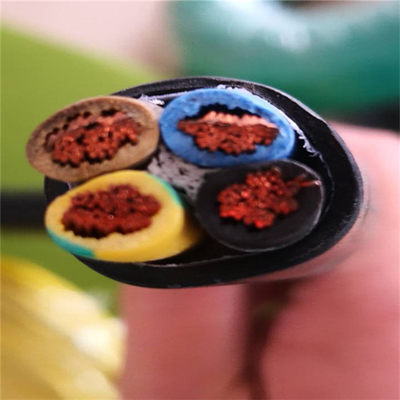

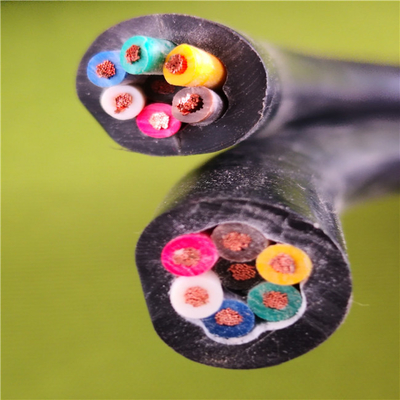

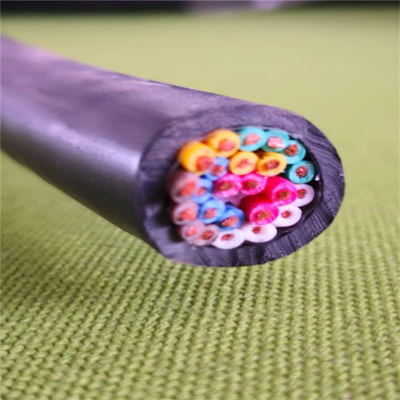

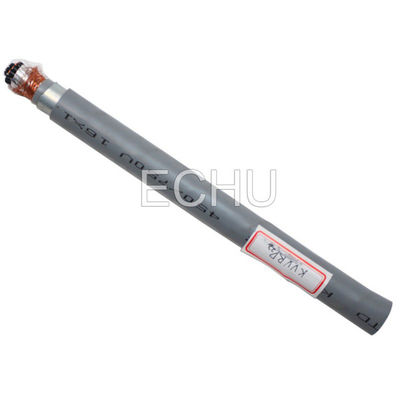

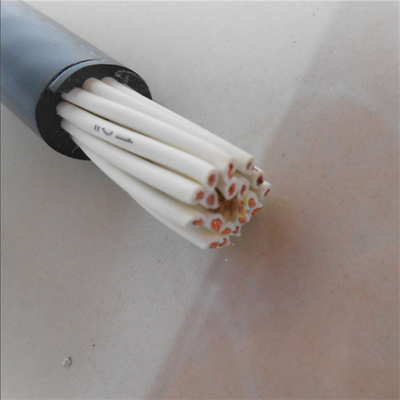

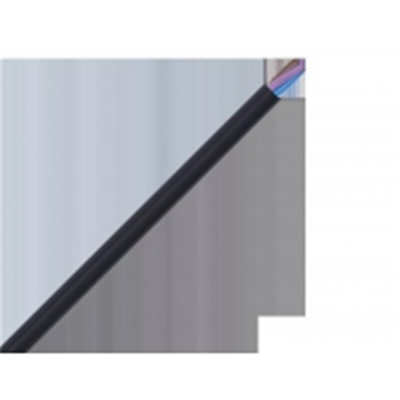

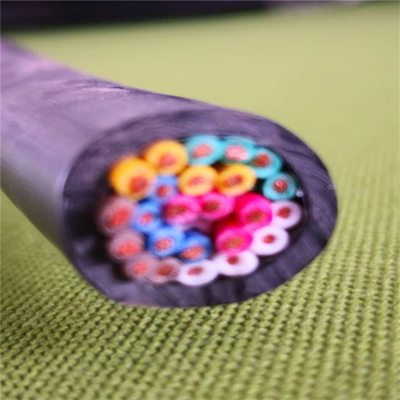

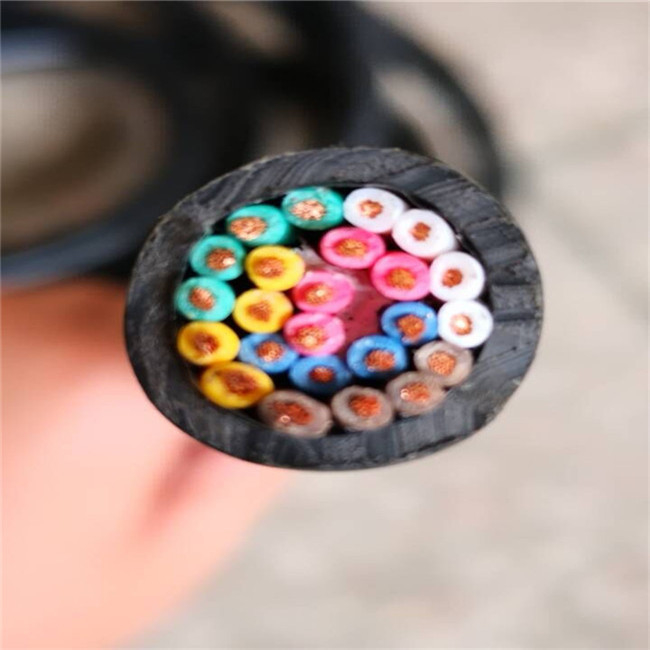

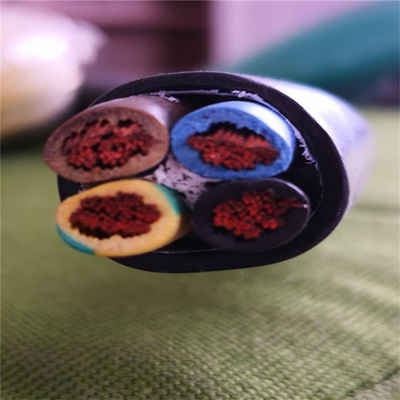

สายเคเบิลควบคุมหุ้มฉนวน PVC ยืดหยุ่น KVVR

การก่อสร้าง

ตัวนำทองแดงเปลือยปราศจากออกซิเจน
ฉนวนพีวีซี
ซับใน:ผ้าไม่ทอ
เปลือกนอก PVC สีดำ (RAL9005) หรือ สีเทา (RAL7001)
สี:ตัวเลขสีดำพร้อมการเข้ารหัสดิจิทัล 3 คอร์ขึ้นไปพร้อมสายดินสีเขียว/เหลือง (เลือกได้)

แอพพลิเคชั่น
เหมาะสำหรับการเชื่อมต่อในระบบอาณัติสัญญาณควบคุมและการวัด
มาตรฐาน: GB/T 9330, GB/T 12706, IEC 60502
พิกัดแรงดันไฟฟ้า: 450/750V
อุณหภูมิตัวนำสูงสุด: ภายใต้เงื่อนไขปกติ (70 ℃), ฉุกเฉิน (105 ℃) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (160 ℃)
นาที.อุณหภูมิแวดล้อม 0 ℃ หลังจากการติดตั้งและเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
อุณหภูมิในการทำงาน: การติดตั้งแบบยืดหยุ่น: -10 ℃ - + 70 ℃
การติดตั้งคงที่: -30 ℃ - + 70 ℃
แรงดันทดสอบ:3000V

สายเคเบิลควบคุมหุ้มฉนวน PVC PVC และ XLPE เหมาะสำหรับการแพตช์ควบคุม ป้องกันสัญญาณ และวัดระบบที่มีแรงดันไฟฟ้าสูงสุดและรวมถึง 450/750V

ผลิตภัณฑ์นี้ผลิตขึ้นตามมาตรฐาน GB/T9330-2008 ในขณะเดียวกันก็สามารถผลิตได้ตามมาตรฐาน IEC, BS, DIN และ AEIC เมื่อมีการร้องขอ

รัศมีการโค้งงอที่อนุญาตที่แนะนำ:
A) สำหรับสายเคเบิลแบบไม่หุ้มเกราะ ต้องไม่น้อยกว่า 6 เท่าของเส้นผ่านศูนย์กลางโดยรวมของสายเคเบิล
B) สำหรับสายเคเบิลหุ้มเกราะหรือเทปหุ้มทองแดงจะต้องไม่น้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางโดยรวมของสายเคเบิล
C) สำหรับสายอ่อนที่มีชั้นป้องกันจะต้องไม่น้อยกว่า 6 เท่าของเส้นผ่านศูนย์กลางโดยรวมของสายเคเบิล

ตัวนำทองแดง KVV สายเคเบิลควบคุมหุ้มฉนวน PVC
ตัวนำทองแดง NH-KVV, สายเคเบิลควบคุมการทนไฟหุ้มฉนวน PVC และพีวีซี
ตัวนำทองแดง ZR-KVV, สายเคเบิลควบคุมความต้านทานเปลวไฟหุ้มฉนวน PVC และพีวีซี
ตัวนำทองแดง KVVP, หุ้มฉนวน PVC, สายเคเบิลควบคุมหุ้มฉนวนถักเปีย
KVVP2 ตัวนำทองแดง, หุ้มฉนวน PVC, สายเคเบิลควบคุมแบบคัดกรองด้วยเทปทองแดง
ตัวนำทองแดง KVV22, หุ้มฉนวนและหุ้มด้วย PVC, สายเคเบิลควบคุมหุ้มเกราะด้วยเทปเหล็ก KVVR22 ตัวนำทองแดง, หุ้มฉนวนและหุ้มด้วย PVC, สายเคเบิลควบคุมหุ้มเกราะด้วยเทปเหล็ก
ตัวนำทองแดง KVVR, หุ้มฉนวน PVC, สายเคเบิลควบคุมแบบยืดหยุ่น
ตัวนำทองแดง KVVRP, หุ้มฉนวน PVC, สายเคเบิลควบคุมแบบยืดหยุ่นหุ้มฉนวนถักเปีย
ตัวนำทองแดง KYJV, สายเคเบิลควบคุมหุ้มฉนวน XLPE และ PVC
ตัวนำทองแดง KYJVP, หุ้มฉนวน XLPE, ป้องกันถักเปีย, สายเคเบิลควบคุมหุ้มด้วย PVC
KYJV22 ตัวนำทองแดง, ฉนวน XLPE, เทปเหล็กหุ้มเกราะ, สายเคเบิลควบคุมหุ้ม PVC
KYJVP2 ตัวนำทองแดง, ฉนวน XLPE, เทปทองแดงคัดกรอง, สายเคเบิลควบคุมเปลือก PVC
ตัวนำทองแดง KYJVR, ฉนวน XLPE, สายเคเบิลควบคุมแบบยืดหยุ่นหุ้มด้วย PVC
ตัวนำทองแดง KYJVRP, หุ้มฉนวน XLPE, ป้องกันถักเปีย, สายเคเบิลควบคุมที่ยืดหยุ่นหุ้มด้วย PVC

เงื่อนไขการบริการ
(1) อุณหภูมิในการทำงานที่ยาวนานของตัวนำของสายเคเบิลหุ้มฉนวน PVC คือ 70 ℃
อุณหภูมิในการทำงานที่ยาวนานของตัวนำของสายเคเบิลหุ้มฉนวน XLPE คือ 90 ℃
(2) อุณหภูมิในการวางสายเคเบิลต้องไม่ต่ำกว่า 0 ℃ รัศมีการโค้งงอที่อนุญาต (r): สายเคเบิลไม่มีเกราะ: r≥6D; (D: เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล) สายเคเบิลหุ้มเกราะหรือเทปทองแดง: r≥ 12D; สายเคเบิลยืดหยุ่นหุ้มฉนวน: r≥6D
